SOLDADURA

Se denomina así a todos los procesos de unión de metales que se realizan por fusión

localizada de las partes a unir, mediante la aplicación conveniente de calor o presión.


Puede ser con y sin aporte de material a las piezas unidas, donde el material de


aporte es de igual o diferente tipo a las partes a unir. Es importante tener en cuenta
que la soldadura cambia la estructura física de los materiales que se suelden, debido
a que cambia alguna de las propiedades de los materiales que se están uniendo.


Tipos de soldadura


La mayoría de los procesos de soldadura requieren la generación de altas


temperaturas para hacer posible la unión de los metales envueltos. El tipo de fuente


de calor, o en otros términos, la forma de producir la fusión, es básicamente lo que


describe el tipo de proceso los cuales se agrupan en tres categorías: Welding o

soldadura fuerte, Soldering y Brazing, soldaduras débiles.


Soldadura Fuerte (Welding)


Es una operación en la cual dos o más partes son unidas mediante calor o presión o


ambos efectos a la vez, obteniéndose continuidad de la naturaleza del material entre


las partes unidas. Este tipo de soldadura se puede realizar con o sin material de


aporte.


Tipos de soldadura “Welding”:




SOLDADURA POR RESISTENCIA (PUNTO)
SOLDADURA POR DIFUSION

SOLDADURA POR FRICCION

SOLDADURA AUTOGENA

SOLDADURA POR HAZ DE ELECTRONES


En el laboratorio de producción encontramos varios tipos de esta clase de soldadura

como lo son: soldadura por arco eléctrico, soldadura autógena o por gas y la

soldadura por resistencia (puntos).

Soldadura Autógena o por gas



En el proceso de soldadura y corte con Gas, el principio es simple: una intensa llama


es producida por la combustión controlada de una mezcla de oxigeno y un gas


combustible. Los gases son obtenidos de fuentes o tanques separados y pasados a


través de reguladores y luego pasados a través de una antorcha en donde se


mezclan, para salir por la boquilla donde ocurre la ignición.


La intensidad de la llama depende del flujo de los gases, la proporción de la mezcla y las propiedades del gas combustible seleccionado, así como del tipo de cabeza de soldadura o boquilla. El flujo de los gases y la proporción de la mezcla son controlados por los reguladores de presión y las válvulas ubicadas en la antorcha.
Elementos de soldadura autogena


Las soldaduras son formadas por el cordón de metal fundido del metal base y el material de aporte (cuando se usa) que se forma con el contacto de la flama.

El material de aporte puede ser desde el mismo de las piezas a unir ó una varilla de metal con alto contenido en plata (bajo punto de fusión) usadas en la soldadura de chapas muy finas, zonas delicadas o piezas de diferentes metales.

El uso de fundentes remueve el oxido y las costras del área de soldadura y ayuda a asegurar una soldadura de calidad.

En operaciones de corte, la llama es concentrada para precalentar y mantener el metal en su temperatura de fundición, mientras que un chorro de oxigeno es dirigido al área precalentada.

Este chorro de oxigeno rápidamente oxida el metal en un camino angosto y lo expulsa, para formar una ranura.El proceso de corte con llama es el mas antiguo de todos los procedimientos de corte metálico, además el mas difundido por todo el mundo. sin embargo, hoy en día, esta siendo reemplazado por el corte por plasma.

El equipo básico necesario para efectuar las operaciones de soldadura y corte incluyen una antorcha con cabezas de soldadura (boquillas de soldadura), una extensión o accesorio para cortar, mangueras y reguladores para ambos gases, oxigeno y acetileno u otro gas combustible.


Soldadura por Arco o Eléctrica
Arco Eléctrico

Como el nombre lo sugiere, es un arco eléctrico que se establece entre las partes a soldar y un electrodo metálico.

La energía eléctrica, convertida en calor, genera una temperatura en el arco cerca de 5,500 grados centígrados (10,000 F), causando la fundición de los metales y después la unión.


Uno de los principales problemas en soldadura, es el comportamiento de los metales ante la combinación de los agentes atmosféricos y los cambios en su temperatura.



El método de proteger el metal caliente del ataque de la atmósfera (oxidación) es uno de los mayores problemas a resolver.



Las técnicas desarrolladas van desde "Protección por fundente" (Flux Covering), hasta la de “Protección por gas Inerte”: son escudos protectores del oxígeno del aire.

Soldadura arco eléctrico manual recubierto

En algunas instancias la atmósfera es removida completamente usando sistemas de vacío (soldadura por haz de electrones).


Proceso:

El proceso se realiza mediante un arco eléctrico que es mantenido entre la punta de un electrodo cubierto y la pieza a trabajar.

Las gotas de metal derretido son transferidas a través del arco y son convertidas en un cordón de soldadura.

Un escudo protector de gases es producido por la sublimación del material fundente que cubre el electrodo.

Además la escoria derretida flota sobre el cordón de soldadura donde protege el metal soldado aislándolo de la atmósfera durante la solidificación. Esta escoria también ayuda a darle forma al cordón de soldadura especialmente en soldadura vertical y sobre cabeza.

La escoria debe ser removida completamente después de cada cordón.


Aplicaciones:

En 1904 Oscar Kjellberg fue el inventor del electrodo cubierto, y con este, la invención de la soldadura de arco.

Ahora cientos de diferentes variedades de electrodos son producidos, a veces conteniendo aleaciones para el trabajo estructural metálico, dando fuerza y ductilidad al cordón de soldadura.

Las labores más ligeras son efectuadas usando potencia AC por el bajo costo de los transformadores que la producen.

En cambio el trabajo de alta producción industrial usualmente requiere de fuentes DC más poderosas y grandes rectificadores, para darle la polaridad exacta al proceso.


El proceso es mayormente usado para soldar aceros de bajo carbono en trabajos metálicos estructurales, fabricación de barcos e industrias en general.



A pesar de lo relativamente lento del proceso, por el recambio de electrodos y la remoción de la escoria, se mantiene como una de las técnicas más flexibles y sus ventajas en áreas de acceso restringido son notables.



Videos : ¿Cómo utilizar la soldadura de arco?

Parte 1


 Parte 2


 Soldadura por resistencia (De punto)




Soldadura de Punto
Se realiza por el calentamiento que experimentan los metales debido a su resistencia al flujo de una corriente eléctrica (efecto Joule).

Los electrodos se aplican a la superficie de las dos piezas: se colocan en una pinza a presión  y se hace pasar por ellas una fuerte corriente eléctrica durante un corto lapso de tiempo.

La zona de unión de las dos piezas, como es la que mayor resistencia eléctrica ofrece, se calienta y se funde quedando pegadas en un pequeño “punto”.

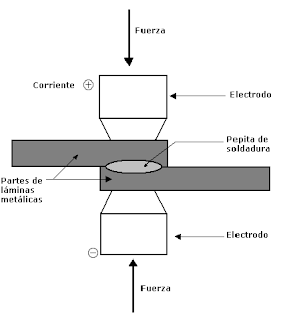

Los componentes incluyen las partes de trabajo que se van a soldar (partes metálicas), dos electrodos opuestos, un medio para aplicar presión destinado a apretar las partes entre los electrodos y un transformador de corriente alterna desde el cual se aplica una corriente controlada.

La operación produce una zona de fusión entre las dos partes, denominada un punto de soldadura.
Los materiales usados para los electrodos consisten en dos grupos principales:
1. Aleaciones basadas en cobre
2. Compuestos de metales refractarios (combinación de cobre y tungsteno).
Al igual que en la mayoría de los procesos de manufactura, las herramientas
(electrodos permanentes para el paso de corriente) para la soldadura de puntos se desgastan gradualmente con el uso. Cuando es posible llevarlo a cabo, los electrodos se diseñan con canales internos para su enfriamiento con agua.
En comparación con la soldadura con arco eléctrico, la soldadura de resistencia no usa gases protectores, fundentes o material de aporte, y los electrodos que conducen la corriente eléctrica para el proceso no son consumibles.


Aplicación:


La aplicación de la soldadura de resistencia por puntos es variada:
  • producción masiva de automóviles
  • aparatos electrodomésticos
  • muebles metálicos
  • otros productos hechos a partir de láminas metálicas delgadas (±2.5mm de espesor).


Video: ¿Cómo funciona la soldadura de punto?







Bibliografía:

















ENSABLES MECANICOS

En el ensamble mecánico se usan diferentes métodos de sujeción para sostener juntas en forma mecánica dos o más piezas.

En la mayoría de los casos, los métodos de sujeción implican el uso de componentes llamados sujetadores que se agregan a las piezas durante la operación de ensamblado.

En otros casos, el mecanismo de sujeción implica el formado o reformado de uno de los componentes que se van a ensamblar y no se requieren sujetadores separados.

Muchos productos para el consumidor se ensamblan principalmente mediante métodos de sujeción mecánica: automóviles, aparatos eléctricos, teléfonos, muebles, utensilios, incluso vestidos se “ensamblan” por medios mecánicos.

Los métodos de sujeción mecánica pueden dividirse en dos clases principales:



1) los que permiten el desensamble.
 2) los que crean un unión permanente.

Con propósitos de organización, los métodos de ensamble mecánico se han clasificado en las siguientes categorías:



1) sujetadores roscados
2) remaches
3)otros métodos de sujeción mecánica .


Sujetadores Roscados


Son componentes separados de hardware que tienen roscas externas o internas para el ensamble de piezas. en casi todos los casos permiten el desensamble,

Los sujetadores roscados son la categoría más importante del ensamble mecánico, los tipos mas comunes son:
 1) Los Tornillos
 2) Los Pernos
 3) Las Tuercas

Un tornillo s un sujetar con rosca externa que, por lo general, se ensamblan en un orificio roscado ciego. Algunos tipos llamados  tornillos autorroscantes poseen formas que les permiten formas o cortar las roscas correspondientes en el orificio.

Un perno es un sujetador con rosca externa que se inserta a través de orificios en las piezas y se "atornilla" con una tuerca en el lado opuesto.

Una tuerca es un sujetador de rosca interna que coincide con la del perno del mismo diámetro, paso y forma de rosca.


Los tornillos y los pernos vienen en diversos tamaños, roscas y formas, todas ellas estandarizadas. En la tabla  se proporciona una selección de los tamaños de los sujetadores roscados comunes en  unidades métricas y unidades de uso comunes.La especificación métrica consta del diámetro mayor nominal, mm, seguido del paso.


Debe observarse que las diferencias entre los sujetadores roscados tienen implicaciones en la manufactura de la herramienta.

Para usar un tipo particular de tornillo o perno, el trabajador debe tener las herramientas diseñadas para el tipo de sujetador.

Por ejemplo hay disponibles numerosos estilos de cabezas en pernos y tornillos.

Las formas de estas cabezas, al igual que los diversos tamaños disponibles, requieren herramientas manuales distintas para el operador.




Entre los tipos de sujetadores roscados y equipo relacionado se incluyen los pernos sin cabeza,  insertos con rosca de tornillo  y las arandelas.

Un perno sin cabeza es un sujetador con rosca externa, pero sin la cabeza normal que posee un perno. Los pernos sin cabeza se usan para ensamblar dos piezas mediante dos tuercas.



Los insertos con rosca de tornillo son machos con rosca interna o rollos de alambre hechos para insertarse en un orificio sin rosca y para aceptar un sujetador con rosca externa. Se ensamblan  en materiales débiles para proporcionar roscas fuertes.

insertos  con rosca de tornillo
perno sin cabeza


arandelas
_Una arandela es un componente de equipo que se usa con frecuencia en los sujetadores roscados para asegurar la firmeza de la unión mecánica; en su forma mas simple, es un anillo delgado plano de lamina metálica.

Las arandelas tienen varias funciones:

1) distribuir los esfuerzos que la otra forma se concentraría en la cabeza del perno o tornillo y en la tuerca

2) dar apoyo para orificios con separaciones  grandes en las piezas ensambladas

3)  aumentar la tensión del resorte

4) proteger las superficies de las piezas

5) sellar la unión

6) resistir el aflojamiento inadvertido.



Remaches y Ojillos


Los remaches son sujetadores que se utilizan ampliamente para obtener una unión permanente sujetada en forma mecánica.

La aplicación de remaches es un método de sujeción que ofrece altas velocidades de producción, simplicidad, confiabilidad y bajo costo.

A pesar de estas aparentes ventajas, su aplicación ha declinado en décadas recientes, a favor de los sujetadores roscados, la soldadura y el pegado adhesivo.

La aplicación de remaches  usa como uno de los procesos de sujeción primordiales en las  industrias aeronáutica y aeroespacial para unir el fuselaje a canales y otros elementos estructurales
tipos de remaches

Un remache es una punta con cabeza y sin rosca que se usa para unir dos ( o mas) piezas al pasar el pasador a través de orificios en las piezas y después formar (recalcar) una segunda cabeza en la punta del lado opuesto.

La operación de deformación se ejecuta en caliente o frio (trabajo en caliente o trabajo en frio), se utilizan el martilleo o presión estables.

Una vez deformando, el remache no puede removerse, a menos que una de las cabezas se rompa.

Los remaches se especifican por su longitud, diámetro, cabeza y tipo.

El tipo de remache se refiere a las cinco configuraciones geométricas básicas que afectan la manera en que este se recalcara para formar la segunda cabeza. Los cinco tipos básicos son:

a) solido
b) tubular
c) semitubular
d) difurcado
e) de compresión.

Además, existen remaches especiales para aplicaciones específicas.
Aplicaciones:

Los remaches se usan primordialmente para uniones superpuestas.
El orificio de separación donde se inserta el remache debe tener un diámetro cercano al del remache.

Si el orificio es demasiado pequeño, será difícil insertar el remache, lo que reducirá la velocidad de producción. Si el orificio es muy grande, el remache no llenara el orificio y puede doblarse durante la formación de la cabeza en el lado contrario.

Existen tablas de diseño para remaches en las que se especifican los tamaños de orificio óptimos.

Las herramientas y los métodos usados en la aplicación de remaches se dividen en las siguientes categorías:

1) Por impacto, en el cual un martillo neumático realiza golpes sucesivos para recalcar el remache

2) De compresión uniforme, en el cual la herramienta para aplicar el remache efectúa una presión continua para recalcar el remache

3) Combinación de impacto y compresión. Mucho del equipo usado para aplicar remaches es portátil y de operación manual. Existen maquinas automáticas para taladrar y remachar, las cuales preparan los orificios y después insertan y recalcan los remaches.

_Los ojillos
Ojilladora y ojillos


Son sujetadores tubulares de pared delgada con un reborde en un extremo, y generalmente están hechos de lámina metálica.

Se usan para producir una unión empalmada permanente entre dos o más piezas planas.

Los ojillos se sustituyen con remaches en aplicaciones de baja tensión para ahorrar material, pesos y costos.

Durante la sujeción, el ojillo se inserta a través de orificios en las piezas y el extremo recto se dobla para asegurar el ensamble.

La operación de formado se denomina calcado y se ejecuta mediante herramientas opuestas que sostienen al ojillo en posición y doblan la pieza que sobresale de su cañón.

Las aplicaciones de este método de sujeción incluyen los sub ensambles automotrices, componentes eléctricos, juguetes y ropa.



Bibliógrafa:



Ensambles mecánicos:

http://unidadivprocesosdesoldadura.weebly.com/ensamble-mecanico.html











Estirado



El estirado es una operación donde la sección transversal de una barra, varilla o alambre se reduce al tirar del material a través de la abertura de un dado



Las características generales del proceso son similares la extrusión, la diferencia es que en el estirado el material de trabajo se jala a través del dado, mientras que en la extrusión se empuja a través del dado. Aunque la presencia de esfuerzos de tensión es obvia en el estirado, la compresión también juega un papel importante ya que el metal se comprime al pasar a través de la abertura del dado. Por esta razón, la deformación que ocurre en estirado se llama algunas a veces compresión indirecta.

La diferencia básica entre el estirado de barras t el estirado de alambre es el diámetro del material que se procesa.

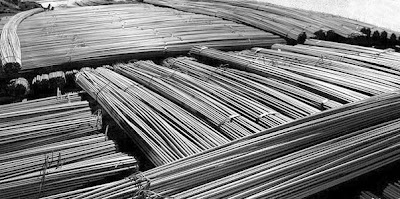

El estirado de barras se refiere al material de diámetro grande.

El alambre se estira a partir de rollos de alambre que miden varios cientos (o miles) de metros de longitud y pasa a través de una serie de dados de estirado. El número de dados varía entre cuatro y doce. El término estirado continuo (en inglés, continuous drawing) se usa para describir este tipo de operación, debido a las grandes corridas de producción que pueden realizarse con los rollos de alambre, ya que pueden soldarse a tope con el siguiente rollo para hacer la operación verdaderamente continua.





El estirado de alambre se aplica al material de diámetro pequeño. En el proceso de estirado de alambres se pueden alcanzar diámetros hasta de 0,03 mm.

El estirado de barras se realiza generalmente como una operación de estirado simple, en la cual el material se jala a través de la abertura del dado. Debido a que el material inicial tiene un diámetro grande,su forma es más bien una pieza recta que enrollada. Esto limita la longitud del trabajo que puede procesarse y es necesaria una operación tipo lote.





Aun que la mecánica del proceso es la misma para los dos casos, el equipo y la terminología son de alguna manera diferentes.


TREFILADO O ESTIRADO DE ALMABRE NE FRIO


El trefilado propiamente dicho consiste en el estirado del alambre en frío, por pasos sucesivos a través de hileras, dados o trefilas de carburo de tungsteno cuyo diámetro es paulatinamente menor. Esta disminución de sección da al material una cierta acritud en beneficio de sus características mecánicas.


Trefiladora
Dependiendo de la longitud y el diámetro de las barras a trabajar, varían las reducciones que se pueden llegar a obtener mediante este proceso.

A las barras de hasta 15 mm de diámetro o mayores, se les suele dar una ligera pasada para mejorar el acabado superficial y las tolerancias dimensionales reduciendo su diámetro hasta 1,5 mm.


En otros tamaños más pequeños, se puede llegar a conseguir reducciones del 50%, y en otros alambres de hasta el 90% en pasadas sucesivas, partiendo en un estado del material de recocido y antes de que necesite un nuevo recocido con el fin de eliminar su acritud.

Se fabrican alambres de hasta 0,025 mm y menores, variando el número de hileras por los que pasa el alambre y con varios recocidos de por medio.

La disminución de sección en cada paso es del orden de un 20% a un 25% lo que da un aumento de resistencia entre 10 y 15 kg/mm2. Pero alcanzado cierto límite, variable en función del tipo de acero, no es aconsejable continuar con el proceso de trefilado pues, a pesar que la resistencia a tracción sigue aumentando, se pierden otras características como la flexión.

Las ventajas que aporta el trefilado propias del conformado en frío son las siguientes: buena calidad superficial, precisión dimensional, aumento de resistencia y dureza, y por supuesto la posibilidad de producir secciones muy finas.


Mandriles para el trefilado

Muchas de las varillas, alambres, tubos de pared estrecha y perfiles especiales, se producen mediante un trefilado en frío. Dependiendo del producto que queramos obtener, realizaremos un trefilado simple, con mandril fijo o con mandril flotante:

Bibliografía:

Estirado:
Trefilado:
